hai sabar belajar bareng 25 kita akan membahas sebuah mata kuliah mekanika fluida bagi prodi teknik mesin dan mata pelajaran fisika bagi jurusan ipa untuk SMA sedrajat
TUJUAN
Mengetahui tekanan udara di dalam pipa dengan penghalang diameter yang lebih kecil dari diameter pipa udara yang digunakan. Dalam pengukuran tekanan udara pada pipa dengan menggunakan metode manometer.
LANDASAN TEORI
Hukum Bernoulli menyatakan bahwa tekanan dari fluida yang bergerak seperti udara berkurang ketika fluida tersebut bergerak lebih cepat. Hukum Bernoulli ditemukan oleh Daniel Bernoulli, seorang matematikawan Swiss yang menemukannya pada 1700-an. Bernoulli menggunakan dasar matematika untuk merumuskan hukumnya.
Terdapat beberapa Asumsi Hukum Bernoulli diantaranya:
Fluida tidak dapat dimampatkan (incompressible) dan nonviscous.
Tidak ada kehilangan energi akibat gesekan antara fluida dan dinding pipa.
Tidak ada energi panas yang ditransfer melintasi batas-batas pipa untuk cairan baik sebagai keuntungan atau kerugian panas.
Tidak ada pompa di bagian pipa
Aliran fluida laminar (bersifat tetap)
Keterangan:
P = Tekananal (Pascal)
v = kecepatan (m/s)
p = massa jenis fluida (kg/m^3)
h = ketinggian (m)
g = percepatan gravitasi (9,8 m/s^2)
Persamaan di atas berlaku untuk aliran tak-termampatkan dengan asumsi-asumsi sebagai berikut:
Aliran bersifat tunak (steady state)
Tidak terdapat gesekan
Dalam bentuk lain, Persamaan Bernoulli dapat dituliskan sebagai berikut:
Aplikasi Hukum Bernoulli Hukum Bernoulli bermanfaat bagi kehidupan manusia, beberapa aplikasi penerapan hukum bernoulli adalah sebagai berikut:
Torriceli/Tangki Air
Venturimeter
Manometer
Gaya Angkat Pesawat
Tabung Pitot
Alat Ukur Venturi
Alat ukur venturi (venturimeter) dipasang dalam suatu pipa aliran untuk mengukur laju aliran suatu zat GAS. Suatu zat GAS dengan massa jenis ? mengalir melalui sebuah pipa dengan luas penampang A1 pada daerah (1). Pada daerah (2), luas penampang mengecil menjadi A2. Suatu tabung manometer (pipa U) berisi zat cair lain (minyak sayur) dengan massa jenis ?minyak dipasang pada pipa.
Venture dengan manometer
Pada prinsipnya venturimeter dengan manometer hampir sama dengan venturimeter tanpa manometer. Hanya saja dalam venturimeter ini ada tabung U yang berisi raksa. Perhatikan gambar berikut.

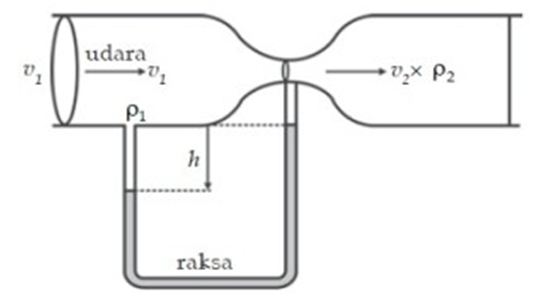

Venturimeter dengan sistem manometer
Berdasarkan penurunan rumus yang sama pada venturimeter tanpa manometer, diperoleh kelajuan aliran fluida v1 adalah sebagai berikut.
Ket :
V : kelajuan aliran fluida gas
?r: massa jenis raksa
?U: massa jenis udara
A1: luas pipa besar
A2: luas pipa kecil
ALAT DAN BAHAN
PIPA
SELANG MANOMETER
PENGGARIS
FLUIDA (minyak sayur)
VISS
GRAGAJI BESI
LEM PIPA
KROMPESOR
LANGKAH PEMBUATAN
Siapkan seluruh bahan (pipa,selang,viss,ripet,gragaji besi)
Potong pipa sepanjang 35 cm X 2 dengan gragaji
Pemasukan viss pada pipa diameter besar
Sambungkan pipa dengan penyambung pipa
Pipa di bor untuk pemasangan selang manometer
Pemasangan selang manometer pada lubang yang telah dib or
Memasukan fluida pada selang manometer
LANGKAH KERJA
Siapkan seluruh alat
Peletekan pipa secara sejajar
Melihat kedataran fluida / seimbang
Memasukan tekanan udara pada pipa
Mengukur tekanan udara di manometer dengan penggaris
PENGHITUNGAN
Pada praktek ini yang ditanyakan adalah v (kelajuan aliran fluida gas)
Dik :
?minyak : 920 kg/m3
? udara : 1,2 kg/m3
D1 : 24 cm
D2 : 15 cm
g : 10 m/s2
h : 7,5 cm => 0,075 m (dengan hasil pengukuran pada percobaan)
Dit :
v ?
Pembahasan
Luas lingkaran A1 ?
A1= p/4 .d1^2
A1= 3,14/4 .?24?^2
A1= 1808,64/4
?A1=452,16cm?^2=>4,5216 m^2
Luas lingkaran A2 ?
A2= p/4 .d2^2
A2= 3,14/4 .?15?^2
A2= 706,5/4
?A1=176,625cm?^2=>1,76625 m^2
V ?
V1 = v((2.?minyak.g.h)/(?udara(A1/A2)^2-1))
V1 =v((2 .920 kg/m^3 . 10 m/s^2 . 0,075 m)/(1,2 kg/m^3 ((4,5216m^2)/(1,76625m^2 ))^2-1))
V1 =v((1840 kg/m^3 . 10 m/s^2 . 0,075 m)/(1,2 kg/m^3 (2,56)^2-1))
V1 =v((1840 kg/m^3 . 10 m/s^2 . 0,075 m)/(1,2 kg/m^3 (6,5536)^ -1))
V1 =v((1380 m.m/s^2 )/6,86432)
V1 =201,03 m.m/s^2
KESIMPULAN
Ketika luas permukaan kecil, maka kecepatan udara tinggi sehingga tekanan yang dihasilkan kecil. Dan begitu pula sebaliknya, jika luas permukaan besar maka kecepan udara lebih kecil sehingga tekanannya pun lebih besar
